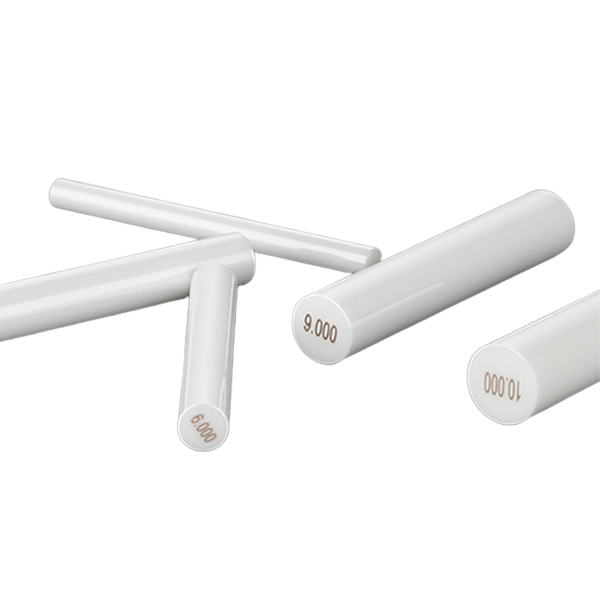

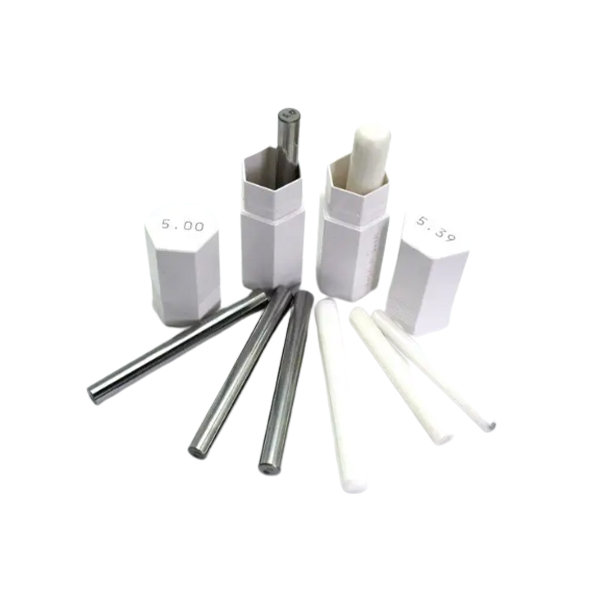

Ferramenta padrão para teste de furo interno e calibração de instrumentos de medição e medidores.
Amplamente utilizado nas quantidades de inspeção nos campos da indústria, como orifício de placa eletrônica, orifício de placa de circuito, molde, fabricação de máquinas de precisão etc.
Aceite personalização não padronizada e de amostra.
Material | cerâmica |
Números de pinos | 41, 51 pçs/conjunto |
incrementos | Usual 0,01 mm; Aceite personalizado: 0,02 mm, 0,025 mm, 0,05 mm, 0,10 mm, 0,50 mm, 1,00 mm, etc./ 0,001 pol., 0,0005 pol. etc. |
Precisão | Tolerância padrão: +/-0,001 mm;escolha personalizada: +/-0,0005 mm, +/-0,002 mm, +0,005 mm, -0,005 mm |
Dia.faixa | métrico 0,1 mm-40 mm; Polegada 0,011 pol.-1,000 pol. |
| Não. | Diâmetro nominal Intervalo 0,01 mm | Núm. de blocos (pçs) | Não. | Diâmetro nominal Intervalo 0,01 mm | Núm. de blocos (pçs) |
| MW0401 | 0.10 0.11 0,12…0,50 | 41 | MW0421 | 10.00 10.01 10.02…10.50 | 51 |
| MW0402 | 0.50 0.51 0,52…1,00 | 51 | MW0422 | 10.50 10.51 10.52…11.00 | 51 |
| MW0403 | 1.00 1.01 1,02…1,50 | 51 | MW0423 | 11.00 11.01 11.02…11.50 | 51 |
| MW0404 | 1.50 1.51 1,52…2,00 | 51 | MW0424 | 11.50 11.51 11.52…12.00 | 51 |
| MW0405 | 2.00 2.01 2,02…2,50 | 51 | MW0425 | 12.00 12.01 12.02…12.50 | 51 |
| MW0406 | 2.50 2.51 2,52…3,00 | 51 | MW0426 | 12.50 12.51 12.52…13.00 | 51 |
| MW0407 | 3.00 3.01 3,02…3,50 | 51 | MW0427 | 13.00 13.01 13.02…13.50 | 51 |
| MW0408 | 3.50 3.51 3,52…4,00 | 51 | MW0428 | 13.50 13.51 13.52…14.00 | 51 |
| MW0409 | 4.00 4.01 4,02…4,50 | 51 | MW0429 | 14.00 14.01 14.02…14.50 | 51 |
| MW0410 | 4.50 4.51 4,52…5,00 | 51 | MW0430 | 14.50 14.51 14.52…15.00 | 51 |
| MW0411 | 5.00 5.01 5,02…5,50 | 51 | MW0431 | 15.00 15.01 15.02…15.50 | 51 |
| MW0412 | 5.50 5.51 5,52…6,00 | 51 | MW0432 | 15.50 15.51 15.52…16.00 | 51 |
| MW0413 | 6.00 6.01 6.02…6.50 | 51 | MW0433 | 16.00 16.01 16.02…16.50 | 51 |
| MW0414 | 6.50 6.51 6,52…7,00 | 51 | MW0434 | 16.50 16.51 16.52…17.00 | 51 |
| MW0415 | 7.00 7.01 7.02…7.50 | 51 | MW0435 | 17.00 17.01 17.02…17.50 | 51 |
| MW0416 | 7.50 7.51 7,52…8,00 | 51 | MW0436 | 17.50 17.51 17.52…18.00 | 51 |
| MW0417 | 8.00 8.01 8.02…8.50 | 51 | MW0437 | 18.00 18.01 18.02…18.50 | 51 |
| MW0418 | 8.50 8.51 8,52…9,00 | 51 | MW0438 | 18.50 18.51 18.52…19.00 | 51 |
| MW0419 | 9.00 9.01 9.02…9.50 | 51 | MW0439 | 19.00 19.01 19.02…19.50 | 51 |
| MW0420 | 9.50 9.51 9,52…10,00 | 51 | MW0440 | 19.50 19.51 19.52…20.00 | 51 |
| Dia.Tamanho (mm) | Tamanho do comprimento (mm) | Tolerância (mm) | Circularidade (mm) | Tolerância (mm) | Circularidade (mm) |
| / | / | classe 0 | classe 1 | ||
| 0,20-0,99 | 40 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
| 1,00-10,00 | 50 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
| 10.01-20.00 | 50 | +/-0,0015 | 0.0015 | ||
Você precisa fornecer desenhos claros e requisitos para que nossos engenheiros entendam completamente.
Também podemos fornecer peças mecânicas de precisão como abaixo:
punção de linha de montagem,
Perfurador de cabeça de linha de montagem,
Linha de montagem de conexão - peças do adaptador,
Monte os componentes da placa de montagem da linha,
Garra de Metal da Linha de Montagem,
Montar mangas de guia de linha,
Montar inserções de orientação de linha,
Monte as peças do conector de flange de linha,
Dispositivo de linha de montagem,
Peças de orientação para linha de montagem,
Peças de medição para linha de montagem,
Peças de inspeção,
Cortadores divisores de metal não padronizados Montam ferramentas de linha…
Boa consistência, qualidade estável, tolerâncias usuais +/-0,001mm.
Escolha de tolerância personalizada: +/-0,0005 mm, +/-0,002 mm, +0,005 mm, -0,005 mm.
Pino medidor de cerâmica com alta resistência ao desgaste, vida útil de 5 a 10 vezes o aço.
Forte resistência à corrosão, sem proteção especial no uso e menos manutenção.
Superfície com processamento de ultraprecisão para garantir a estabilidade.A influência da mudança de temperatura é extremamente pequena para sua dimensão.
Inspeção final completa;produtos deficitários 100% de reparo ou substituição.

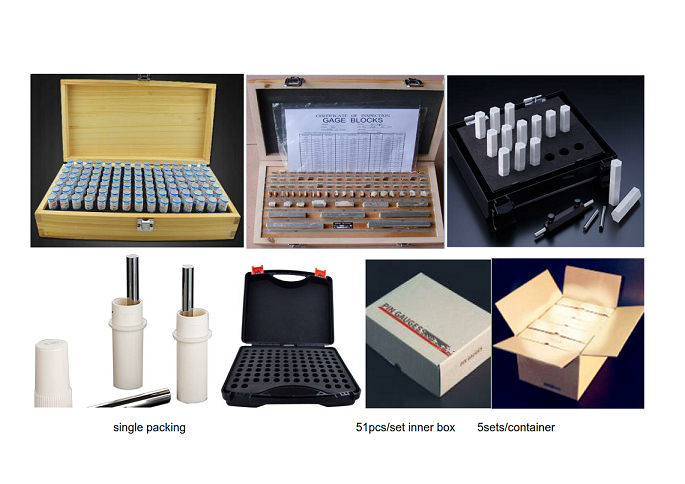

Único embalado em caixa de plástico
Por conjunto embalado em caixa de plástico com 51 peças ou 100 peças/conjunto
Por conjunto embalado em caixa de madeira com 51 peças ou 100 peças/conjunto
5 conjuntos/caixa
Pacote personalizado ou requisitos disponíveis

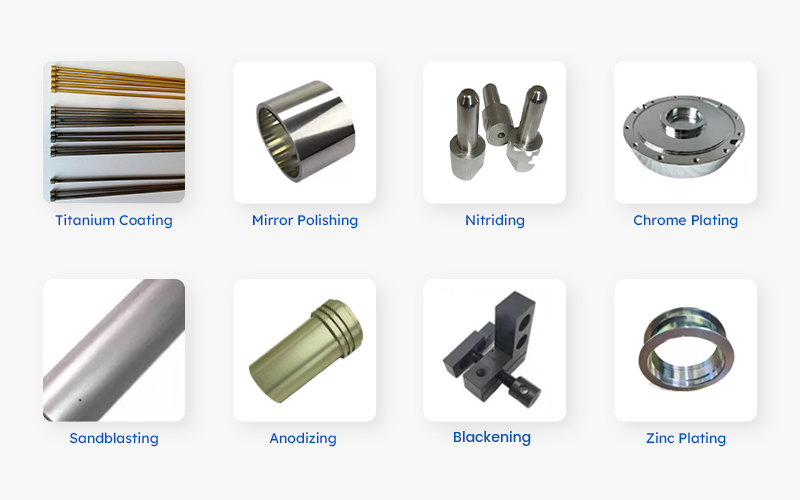

Os principais métodos de tratamento de superfície dos acessórios de matrizes são: galvanoplastia, pulverização, polimento, anodização, escurecimento, etc.
A função é melhorar a aparência, a resistência à corrosão e ao desgaste das peças do molde.Cada um tem seu próprio ambiente de uso exclusivo e condição conforme abaixo:
Galvanoplastia de material de aço
Galvanoplastia-Galvanoplastia é um método de tratamento da superfície de componentes de moldes de precisão com uma camada de filme de metal.Diferentes metais, como cromo, zinco ou níquel, são usados como revestimentos em diferentes ambientes de utilidade.
Uso: É usado para peças com requisitos de baixa precisão dimensional.Como a uniformidade da espessura da galvanoplastia não é fácil de controlar, o processamento acessório é necessário para garantir a precisão quando a precisão dimensional é alta.
Pulverização de material de aço
A pulverização refere-se ao método de tratamento de pulverização de uma camada de revestimento na superfície das peças do molde de precisão.
Uso: Pode ser usado como tratamento de superfície final para peças que requerem alta precisão dimensional e alta resistência ao desgaste.
Polimento de material de aço
Polimento refere-se a tratar a superfície em um estado liso, plano e livre de rebarbas.
Uso: Para melhorar a aparência, a microrrugosidade e a resistência ao desgaste das peças do molde e da matriz.
Aço Comum Escurecimento
O escurecimento refere-se ao método de tratamento da superfície das peças do molde em uma camada de filme de óxido preto.
Uso: Aço comum como um tipo de material de peças de molde, se as necessidades de desempenho e os requisitos de resistência à corrosão não forem altos, o tratamento de escurecimento pode economizar custos.
Anodização de Alumínio
Anodização- Anodização refere-se ao tratamento da superfície das peças da matriz em uma camada de filme de óxido.
Uso: Por causa de sua baixa dureza, geralmente usado como acessórios auxiliares de molde.
Você pode escolher o tratamento de superfície de acordo com suas necessidades.Abaixo estão alguns métodos usuais que usamos.
Perguntas frequentes
P: qual serviço você pode fazer?
UM: OEM/ODM.Amostras grátis disponíveis após a confirmação do preço, mas você precisa compartilhar o frete da amostra.Produzimos as peças por desenho ou amostra do cliente.No que diz respeito à proteção da propriedade intelectual dos clientes, não vendemos o mesmo produto de nossos clientes a terceiros.
P: Quais dados o cliente deve fornecer para uma cotação precisa?
A: Os desenhos ou amostras, quantidade, tolerância, padrão, material, acabamento de superfície, outros requisitos especiais, etc.
Q: Quais são os seus métodos de entrega?
A: DHL, EMS, UPS, transporte terrestre ou frete marítimo disponível.
Q: Como você garante o controle de qualidade?
R: inspeção completa com relatório de teste e certificado de composição do material para cada pedido e serviço pós-venda de 1 ano para reparo gratuito ou substituição de produtos deficitários.Taxa de reparo quase zero e produtos defeituosos, todos substituídos ou reparados gratuitamente.
Q: Quanto tempo é o seu prazo de entrega?
A: 10-30days até a quantidade.
P: com quais tratamentos de superfície você pode lidar?
A: nitreto de titânio (TiN), TiCN, revestimento de titânio, escurecimento, carburação, revestimento de zinco, revestimento de zinco, galvanização, placa cromada, etc.
P: qual é o seu prazo de pagamento?
R: t/t, l/c, western union, paypal, etc.
