O pilar guia é usado em combinação com outros componentes do molde para garantir que o molde se mova com posição e rota precisas.Geralmente é cilíndrico com ressalto e ranhura para óleo.O material usual é SUJ2, aço para matriz quente, ferro de laminação fácil, etc. É capaz de prevenir o desgaste e danos do molde e facilita a manutenção, pois pode ser instalado e removido da placa.
A redondeza do pilar guia é muito essencial.Para retificar o diâmetro externo, a retificadora cilíndrica deve usar o centro da fita contra o orifício central para que o pilar guia possa girar.
De acordo com o uso, os pilares de guia são para molde de carro, uso independente, estrutura de matriz, placa de descarga, etc.
Normalmente, a superfície cilíndrica interna é ø32H7, Ra0.2um;a superfície cilíndrica exterior ø45R6, Ra0.4um.
Aplicado a moldes de automóveis, molduras de moldes, matriz de estampagem, molde de fundição sob pressão, molde de plástico.
Quanto ao sentido de guiamento, existem opções de pilar guia deslizante (código SGP), pilar guia deslizante (código SRP).
Dureza: 58-62HRC
Rugosidade da superfície: Ra0,4-0,8
Tolerância de precisão: +/-0,005 mm
Concentricidade: +/-0,01 mm
Tolerância de retidão: 0,002 mm
Tolerância de arredondamento: 0,002 mm
Tratamento de superfície: opção de tratamento térmico de cementação de alta frequência
Aplicação: matriz de estampagem, molde de fundição sob pressão, molde de plástico
D=ф8mm-ф80mm
C=30mm-1000mm
Pilar guia Dia. | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
bucha guia Diâmetro interno. | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
bucha guia Diâmetro Externo | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
bucha guia Comprimento | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
Nome | TRP | SRP | A-TRP | GP |
Material | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
Dureza | HRC58-62° | HRC58-62° | HRC58-62° | HRC58-62° |
Tolerância | ±0,005 mm | ±0,005 mm | ±0,005 mm | ±0,005 mm |
Uso | Para Moldura de estampagem para guiar a direção, pertencente ao pilar de guia de carga e descarga.É montado pela parte do flange. | Para grande moldura de estampagem para orientar a direção e melhorar o desempenho de o trabalho de segurança e preparação. | Para matriz de estampagem - matriz progressiva/follow (-on)die. | Placa decapante pilar de guia de ombro com slot de óleo é instalado por fixação de cabeça traseira.Isto precisa de óleo lubrificante no slot antes de usar. |

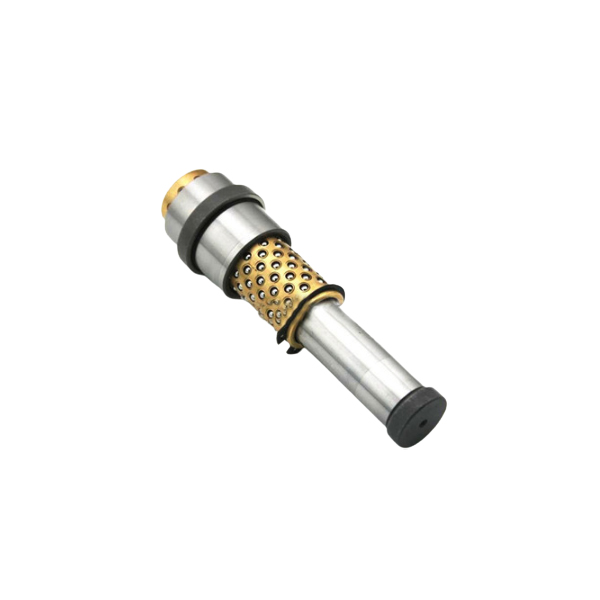

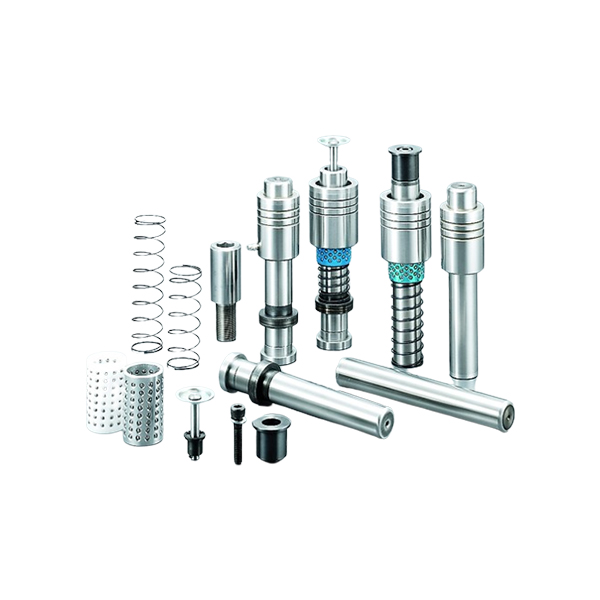

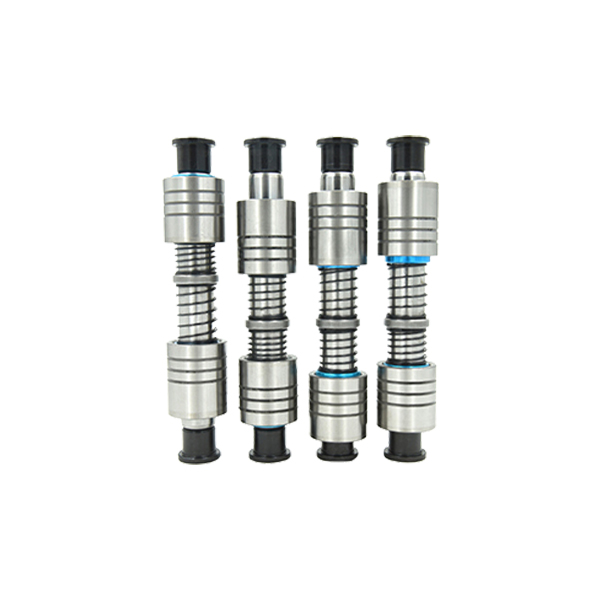

Bucha de guia de pilar de guia de bola: SPP, SRP, TRP, A-TRP
Pilar de guia independente: MYKP, MJKP, TU, TUR, TUB
Bucha guia do pilar guia deslizante: SGP, SGPN
Pilar guia da placa de decapagem: GP, SGPH, SGOH, SGOR, SGBH
Bucha guia de esferas: MBSH, MBSM, MBJH, MBJM
Bucha guia de grafite: MUBZ, MUFZ
Bucha guia da placa de decapagem: GA, GB, GBHZ
Pilar de guia deslizante padrão MISUMI: MYP, MYZP
Componentes do pilar de guia independente padrão MISUMI: MYZP, MYAP, MYJP, MYKP
Componentes do pilar de guia de esfera padrão MISUMI: RMSH, RKSH, PMSH, PKSH
Você precisa fornecer desenhos claros e requisitos para que nossos engenheiros entendam completamente.
Os clientes são obrigados a fornecer códigos padrão e desenhos para cotação.
Prazo de entrega rápido 5-10 dias para tamanho regular.
Padrão doméstico GCr15, correspondente ao padrão europeu 100Cr6, padrão americano 52100, aço padrão japonês SUJ2, HRC58-62.Excelente desempenho de resistência ao desgaste.
Tratamento de cementação e têmpera de superfície opcional.A profundidade da camada de cementação é de 0,8-1,2 mm e a dureza de têmpera é de 58-62HRC após a cementação.
O SUJ2 tem propriedades mecânicas muito boas e pode suportar a operação de punção de alta velocidade de moldes e máquinas.
Garantia de alta precisão.
Interior: saco plástico de bolhas, saco PE ou selo de plástico com óleo anticorrosivo mais caixa de papelão externa ou outro pacote seguro.
 |  |
Os principais métodos de tratamento de superfície dos acessórios de matrizes são: galvanoplastia, pulverização, polimento, anodização, escurecimento, etc.
A função é melhorar a aparência, resistência à corrosão e resistência ao desgaste das peças do molde.Cada um tem seu próprio ambiente de uso exclusivo e condição conforme abaixo:
Galvanoplastia de material de aço
Galvanoplastia-Galvanoplastia é um método de tratamento da superfície de componentes de moldes de precisão com uma camada de filme de metal.Diferentes metais, como cromo, zinco ou níquel, são usados como revestimentos em diferentes ambientes de utilidade.
Uso: É usado para peças com requisitos de baixa precisão dimensional.Como a uniformidade da espessura da galvanoplastia não é fácil de controlar, o processamento acessório é necessário para garantir a precisão quando a precisão dimensional é alta.
Pulverização de material de aço
A pulverização refere-se ao método de tratamento de pulverização de uma camada de revestimento na superfície das peças do molde de precisão.
Uso: Pode ser usado como tratamento de superfície final para peças que requerem alta precisão dimensional e alta resistência ao desgaste.
Polimento de material de aço
Polimento refere-se a tratar a superfície em um estado liso, plano e livre de rebarbas.
Uso: Para melhorar a aparência, a microrrugosidade e a resistência ao desgaste das peças do molde e da matriz.
Aço Comum Escurecimento
O escurecimento refere-se ao método de tratamento da superfície das peças do molde em uma camada de filme de óxido preto.
Uso: Aço comum como um tipo de material de peças de molde, se as necessidades de desempenho e os requisitos de resistência à corrosão não forem altos, o tratamento de escurecimento pode economizar custos.
Anodização de Alumínio
Anodização- Anodização refere-se ao tratamento da superfície das peças da matriz em uma camada de filme de óxido.
Uso: Por causa de sua baixa dureza, geralmente usado como acessórios auxiliares de molde.
Você pode ter muitas opções de tratamentos de superfície de acordo com suas necessidades.Abaixo estão alguns métodos usuais que usamos.
Perguntas frequentes
P: qual serviço você pode fazer?
UM: OEM/ODM.Amostras grátis disponíveis após a confirmação do preço, mas você precisa compartilhar o frete da amostra.Produzimos as peças por desenho ou amostra do cliente.No que diz respeito à proteção da propriedade intelectual dos clientes, não vendemos o mesmo produto de nossos clientes a terceiros.
P: Quais dados o cliente deve fornecer para uma cotação precisa?
A: Os desenhos ou amostras, quantidade, tolerância, padrão, material, acabamento de superfície, outros requisitos especiais, etc.
Q: Quais são os seus métodos de entrega?
A: DHL, EMS, UPS, transporte terrestre ou frete marítimo disponível.
Q: Como você garante o controle de qualidade?
R: inspeção completa com relatório de teste e certificado de composição do material para cada pedido e serviço pós-venda de 1 ano para reparo gratuito ou substituição de produtos deficitários.Taxa de reparo quase zero e produtos defeituosos, todos substituídos ou reparados gratuitamente.
Q: Quanto tempo é o seu prazo de entrega?
A: 10-30days até a quantidade.
P: com quais tratamentos de superfície você pode lidar?
A: nitreto de titânio (TiN), TiCN, revestimento de titânio, escurecimento, carburação, revestimento de zinco, revestimento de zinco, galvanização, placa cromada, etc.
P: qual é o seu prazo de pagamento?
R: t/t, l/c, western union, paypal, etc.
